 * 贴子主题:  支付结算系统如何应对高并发、热点账户等问题 回复文章 点赞(0)  收藏
作者:Jacky    发表时间:2020-03-11 20:42:12     消息  查看  搜索  好友  邮件  复制  引用


互联网金融系统的核心是支付结算,而支付结算的基础又是账户系统。金融账户系统的特点是并发量大、响应快、交易金额大,热点账户问题突出。一个合格的账户系统既要解决上述问题,又必须绝对保证资金安全。作为宜信这家互联网金融公司的支付结算中心,其账户系统也必须具备上述特征。

一、账户体系

1.1 账户结构

宜信支付结算账户体系是客户、用户、账户三层结构,证件号和证件类型唯一确定一个客户,客户号和机构号确定一个用户,一个用户下可开多个不同类型的账户。如图:

     点击在新窗口中浏览原图
CTRL+鼠标滚轮放大或缩小

1.2 账户属性

账户系统的基础是账户,所有的操作都围绕着账户进行,账户包含以下一些属性:

     点击在新窗口中浏览原图
CTRL+鼠标滚轮放大或缩小
  • 会计科目:每个账户金额的变动要体现一些会计的属性,以便会计核算。
  • 账户类别:分为个人账户、企业账户、平台类账户。
  • 账户明细:账户的明细是反映账户余额变动的每笔详情,采用复式记账法,包含本对方账号、账户等信息、摘要、借方的发生额及余额等信息。
  • 账户余额:记录账户的实时余额。

1.3 会计科目

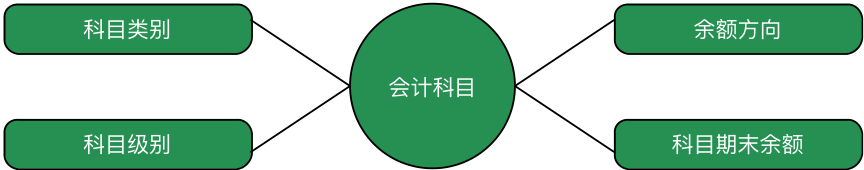

账户下挂在最底层的会计科目下,会计科目决定了账户的含义及余额变动方向。会计科目的一些属性如下:

     点击在新窗口中浏览原图
CTRL+鼠标滚轮放大或缩小
  • 科目类别:资产类、负债类、所有者权益、成本类、损益类等。
  • 科目级别:会计科目的级别,一级科目、二级科目、三级科目等。下级科目归属上级科目。
  • 余额方向:标示余额是在借方还是贷方。
  • 科目的期末余额:每日日切后会汇总底层科目所有下挂账户在上一会计日的余额总和,上级科目汇总下级科目的余额总和。

1.4 科目树

宜信支付结算账户系统采用科目树的概念,每个机构都会绑定一个科目树。科目树的根节点是一级科目,底层的科目下挂账户,结构如下:

     点击在新窗口中浏览原图
CTRL+鼠标滚轮放大或缩小

二、账户系统架构

宜信支付结算账户系统采用公司自研的分布式微服务框架,对外提供http json接口,内部各服务间采用redis实现的消息队列通讯。

2.1 账户系统功能架构

宜信支付结算账户系统分为接入模块、记账子系统、开户子系统、异步记账模块、查询子系统、定时任务子系统、日终子系统、异步日志模块,下图是账务系统功能模块图:

     点击在新窗口中浏览原图
CTRL+鼠标滚轮放大或缩小
  • 接入模块:提供报文解析、验签、参数校验、权限认证等公共服务,是账户系统的统一入口。
  • 异步日志模块:异步记录业务系统请求报文。
  • 记账子系统:账户系统的核心模块,处理业务系统的记账请求。
  • 开户子系统:处理业务系统的开户请求。
    • 首次开立账户:为个人或企业开立客户、用户及提前配置的默认开通的账户。
    • 指定开立账户:个人或企业在首次开立账户后,可按科目号指定开立账户。
  • 查询子系统:提供账户、记账的一些查询功能。
  • 异步记账模块:提供异步记录账户流水的功能。
  • 定时任务子系统:处理失败重试、热点账户等的定时任务。
  • 日终子系统:提供日切以及日终跑批的功能。

2.1.1 记账处理

记账处理是账户系统的核心功能,该功能对性能的要求比较高,高并发下热点账户问题比较突出,资金的正确性也必须保证,并且根据业务不同,记账的分录也是五花八门,宜信支付结算账户系统如何应对这些问题,这里重点介绍下:
  • 账户系统记账采用记账服务的概念,每个记账服务就是一个记账分录的模板,业务系统按照这个模板传入记账金额、账户号或者用户号等信息。
  • 账户系统采用redis分布式锁,防止业务系统重复提交请求。设置记账订单防重表,按照请求单号和机构号对记账请求做幂等性校验。
  • 采用复式记账法,按照会计规则按照借贷记录流水,有借必有贷。
  • 记账处理时,更新账户余额后同步返回结果给业务系统,异步的处理记账流水。同时设置补偿机制,定时重试记账流水处理失败的订单,重试三次失败后报警人工介入。
  • 记账规则处理,每个记账服务可以绑定一些记账规则,账户系统根据记账服务遍历其绑定的规则,顺序处理。

2.1.2 热点账户问题

热点账户问题是账户系统的痛点,也困扰了我们很久,这里着重说下。

     -- 充值时的记账分录是:

     借方:三方支付待清算账户(+)

     贷方:个人余额账户(+)

     当大量用户充值时,三方支付的待清算账户就是热点账户,频繁的增加余额。

     -- 提现时的记账分录是:

     借方:个人余额账户(-)

     贷方:三方支付资产账户(-)

     当大量用户提现时,三方支付的资产账户就是热点账户,频繁的减少余额。

     --业务收服务费的记账分录是:

     借方:个人账户(-)

     贷方:商户服务费账户(+)

     当大量向用户收取服务费时,商户服务费账户就是热点账户,会频繁增加余额。

     --业务服务费付款的记账分录是:

     借方:商户服务费账户(-)

     贷方:个人账户(+)

     当大量用服务费余额向用户付款时,商户服务费账户就是热点账户,会频繁减少余额。

     记账时,所有涉及的账户余额都要做update更新,高并发情况下,当出现上述类型的热点账户时,由于数据库的行级锁,对同一账户的更新余额操作由并行变成串行,单个请求的响应时间变长,从而拖垮整个记账服务。

     宜信支付结算账户系统针对上述问题做了如下处理:

     我们把热点账户按照金额变动方向分为加频账户(余额增加频繁)、减频账户(余额扣减频繁)、双频账户(余额增加扣减均频繁)。
  • 加频账户处理
准实时更新余额。先将金额变动插入临时表中,由定时任务按照一定频率汇总发生额,并更新账户余额,而后删除临时记录。当加频账户减钱余额不足时,主动去汇总发生额。这里需要考虑主动汇总发生额和定时任务处理的并发情况,我们在该定时任务执行时设置redis锁,防止并发,主动汇总时会去判断这个redis锁是否存在,如存在证明定时任务正在执行,无需主动汇总,可能是真的余额不足。主动汇总同样会设置redis锁,定时任务同样会判断。
  • 减频账户处理
将减频账户拆分多个子账户,减频子账户设置金额报警,如果某个减频子账户余额不足触发报警,会对该子账户做资金归集,将其他子账户余额归集到该子账户(每个子账户设置可归集金额限制)。如在交易过程中发现该子账户余额不足,转向使用其他子账户记账。由于拆分子账户,余额查询时需要汇总各个子账户余额返回;记录主账户流水需要记账后余额,这里需要异步计算汇总。当减频账户加钱时,需要平均分配入账到不通的子账户。
  • 双频账户处理
将双频账户拆分多个子账户。加钱时,准实时更新余额,先将子账户金额变动插入临时表中,由定时任务按一定频率汇总发生额,将汇总的发生额更新进对应的子账户,并删除金额变动记录;减钱按照之前减频账户的逻辑执行。

2.1.3 记账死锁问题

高并发情况下,当多个账户之前互相转账时,可能会出现死锁问题。

     例如:A余额账户 —> B余额账户(线程1) 和 B余额账户—>A余额账户(线程2) 两个转账请求并发,账户系统对每个转账请求都会更新A、B余额,这两个更新需要在一个事务里,正常流程线程1先更新A,再更新B,线程2先更新B,再更新A,线程1更新完A后会等待B的锁,不提交事务,线程2更新完B后会等待A的锁,不提交事务,这样两个线程互相等待锁,造成死锁。

     宜信支付结算账户系统针对这种情况提出了解决办法,对账户号进行排序后再更新余额,这样每个线程都是先更新A再更新B,解决了死锁问题。

2.2 账户系统存储层架构

宜信支付结算账户系统数据库采用Mysql,缓存采用redis。
  •   Mysql数据库采用主从架构,一主二从,主库向从库同步数据。针对一些数据量大的表进行分表,比较有代表性的是账户流水表,既要按账户维度查询,又要按时间维度汇总,所以针对这个特点,冗余了一张表,一张按照账户分表,一张按照日期分表。
  • Redis采取集群架构,集群中每个点主备的形式。

2.3 账户系统的网络层架构

账户系统各个服务部署在同一机房,其中记账子系统和异步记账模块部署在4个不同的物理机上,其他子系统和模块部署在2个不同物理机上。最前端采用nginx实现负载均衡。

     作者:李锐 程留允



----------------------------
原文链接:https://blog.51cto.com/14159827/2438143
